Bipoli passivi
I bipoli passivi (o bipoli inerti) assorbono energia dal circuito.
I bipoli passivi sono bipoli in cui sia la tensione a vuoto che la corrente di cortocircuito sono nulle. L'azzeramento della tensione implica l'annullamento della corrente.

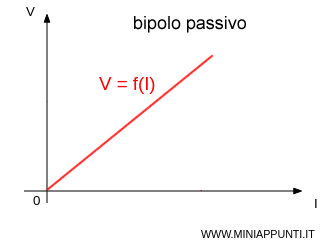

Il grafico della legge caratteristica di un bipolo passivo passa sempre per l'origine degli assi.
Un esempio di bipolo passivo è il resistore.
Esempio. Per capire il funzionamento di un bipolo passivo si consideri una lampada. Quando si apre il circuito della lampada, cessa di scorrere la corrente nel circuito e si azzera la tensione tra i morsetti della lampada.
Sono bipoli passivi i seguenti
- Il resistore ideale
E' un bipolo passivo che si oppone al passaggio della corrente. - Il circuito aperto ideale
E' un bipolo passivo in cui non scorre corrente a qualsiasi livello della tensione. - Il cortocircuito ideale
E' un bipolo passivo in cui la tensione è nulla a qualsiasi valore della corrente
