Bipoli attivi
I bipoli attivi erogano energia al circuito.
I bipoli attivi sono bipoli in cui sia la tensione a vuoto che la corrente di cortocircuito sono diverse da zero. L'azzeramento della tensione non implica l'annullamento della corrente.

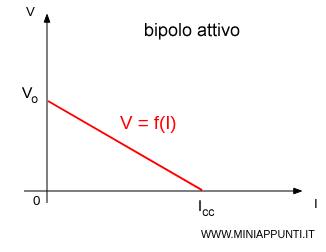

Il grafico della legge caratteristica di un bipolo attivo non passa sempre per l'origine degli assi.
Un esempio di bipolo attivo è il generatore di tensione o di corrente.
Esempio. Per capire il funzionamento di un bipolo passivo si consideri una torcia a pila. Quando si apre il circuito della torcia, cessa di scorrere la corrente nella pila ma tra i morsetti della pila c'è ancora una tensione non nulla.
Sono bipoli attivi i seguenti
- Generatore ideale di tensione
E' un bipolo attivo che genera una tensione costante a qualsiasi valore della corrente - Generatore ideale di corrente
E' un bipolo attivo che genera una corrente costante a qualsiasi valore della tensione
