Cortocircuito ideale
Il bipolo cortocircuito ideale è un bipolo passivo caratterizzato da una tensione nulla (V=0) a qualsiasi valore della corrente.
$$ \forall \ I \ \Rightarrow V=0 $$
Si tratta di un bipolo ideale perché non considera la resistenza al passaggio della corrente in un collegamento elettrico reale.
Nota. In qualsiasi collegamento elettrico reale c'è una seppure minima resistenza al flusso della corrente dovuto alle caratteristiche del conduttore. Nel bipolo cortocircuito ideale si trascura questo aspetto.
Il bipolo cortocircuito ideale può essere considerato come un resistore ideale con resistenza nulla (R=0).

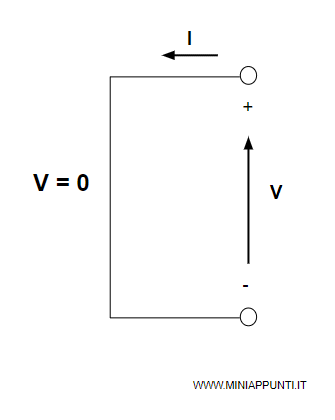

Il simbolo del bipolo cortocircuito ideale è un collegamento del circuito. Pertanto, non c'è un vero e proprio simbolo.
Nota. Il bipolo cortocircuito ideale è un bipolo passivo. Quindi, riceve la corrente dal circuito. Per questa ragione si utilizza la convenzione di segno degli utilizzatori.
La legge caratteristica esterna del bipolo cortocircuito ideale è semplicemente V=0
$$ V=0 $$

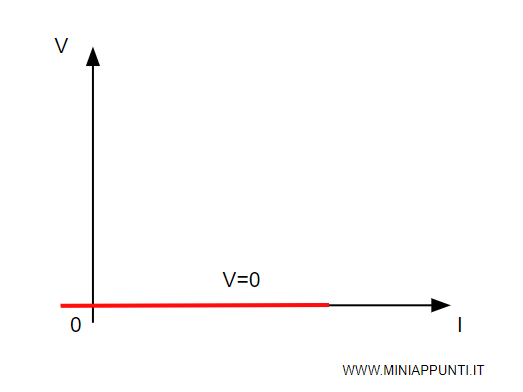

Dal punto di vista grafico la legge caratteristica del cortocircuito ideale è una retta coincidente con l'asse della corrente.
La potenza elettrica (P) del bipolo cortocircuito ideale è sempre nulla, perché la corrente è nulla (V=0) a qualsiasi livello di corrente (I).
$$ P = V \cdot I = 0 \cdot I = 0 $$
