Circuito aperto ideale
Un circuito aperto ideale è un bipolo passivo caratterizzato dalla corrente nulla (I=0) a qualsiasi valore della tensione (V).
$$ \forall \ V \Rightarrow I = 0 $$
In questo bipolo passivo non scorre mai la corrente.
Si tratta di un bipolo ideale perché approssima il comportamento di un circuito aperto in cui l'isolamento tra i due morsetti è assoluta.
Esempio. In un interruttore aperto (circuito aperto reale) l'isolamento tra i due morsetti viene meno quando si supera un determinato livello di tensione a causa del verificarsi di un arco elettrico (scarica). Tutto questo non accade in un circuito aperto ideale.
Il circuito aperto passivo è una sorta di resistore con una resistenza infinita che blocca il passaggio della corrente a qualsiasi valore di tensione e di temperatura.

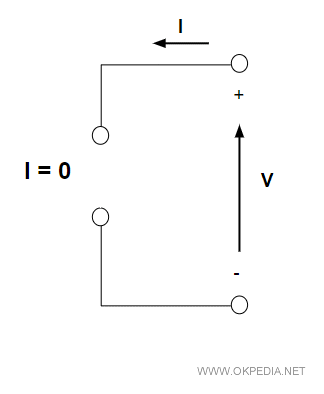

Il simbolo del circuito aperto sono due morsetti (terminali) non collegati tra loro.
Nota. Essendo un bipolo passivo, il circuito aperto non eroga corrente bensì la riceve dal circuito. Pertanto, il segno positivo della corrente coincide con quello della tensione (convenzione degli utilizzatori).
La legge caratteristica del circuito aperto è semplicemente I=0
$$ I = 0 $$

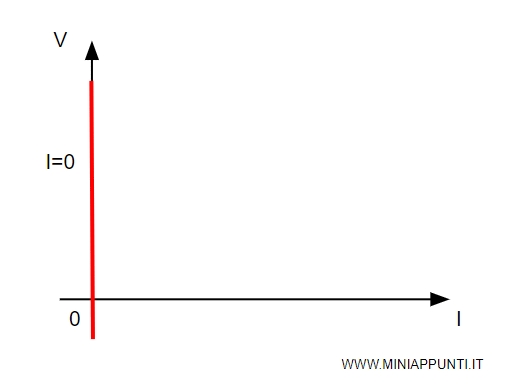

Dal punto di vista grafico la legge caratteristica del circuito aperto è una retta coincidente con l'asse della tensione (V).
La potenza del bipolo circuito aperto è sempre nulla perché I=0
$$ P=V \cdot I = V \cdot 0 = 0 $$
