Generatore ideale di tensione
Un generatore ideale di tensione è un bipolo attivo con una tensione E costante in valore e segno a qualunque corrente erogata.
La tensione E è detta forza elettromotrice.

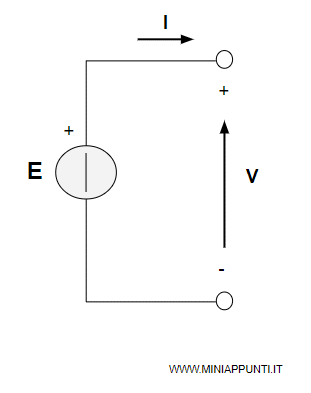

Il simbolo del generatore ideale di tensione è un cerchio con una linea interna continua rispetto al ramo del circuito.
Si tratta di un bipolo ideale.
La legge caratteristica del generatore ideale di tensione è V=E
$$ V = E $$

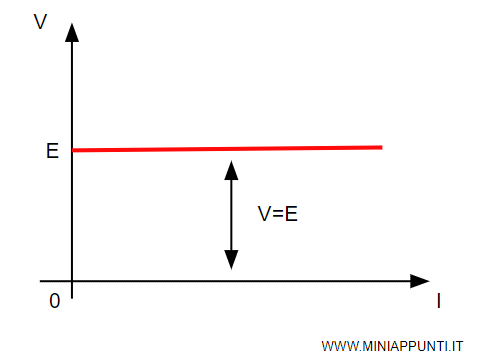

Il grafico della legge caratteristica è perpendicolare all'asse della tensione in corrispondenza della tensione E.
La potenza erogata dal generatore ideale di tensione è il prodotto tra la forza elettromotrice (E) e la corrente del circuito
$$ P = V \cdot I = E \cdot I $$
