Maglie del circuito

Una maglia è una successione di bipoli in un percorso chiuso del circuito.

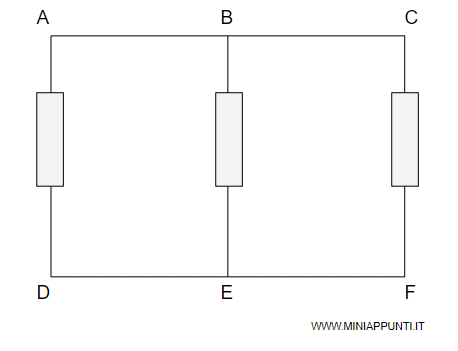

Ad esempio, questo circuito (o rete elettrica) è composto da tre bipoli collegati tra loro.

un esempio di circuito

Per indicare le maglio abbiamo associato delle lettere (A, B, C, D, E, F) a vari punti del circuito. Due di questi punti (B e E) sono anche nodi del circuito.

Questo circuito è composto da tre maglie

  • La prima maglia è il percorso chiuso ABED
    la prima maglia

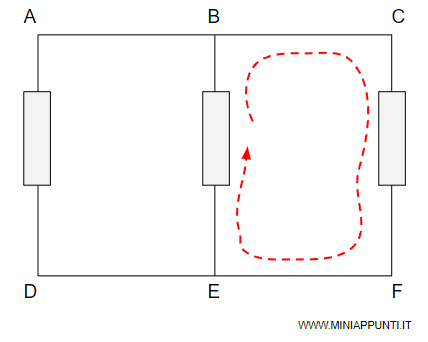

  • La seconda maglia è il percorso chiuso BCFE
    la seconda maglia del circuito

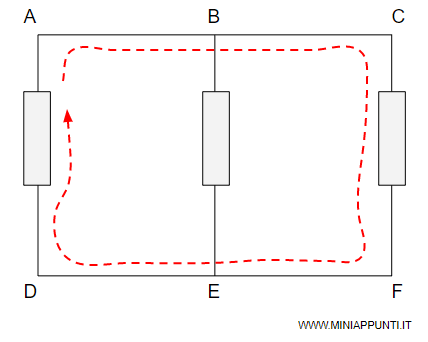

  • La terza maglia è il percorso chiuso ACFD
    la terza maglia

Nell'esempio precedente l'ordine delle maglie e il verso di percorrenza di ogni maglia è solo indicativo.
