Collegamento in serie

Due o più bipoli sono collegati in serie quando si trovano sullo stesso lato tra i punti A e B e sono soggetti alla stessa corrente I.

In un collegamento in serie non ci sono nodi.

Tutti i bipoli sono soggetti alla stessa corrente ma hanno tensioni diverse V_1, V₂,...,V_n.

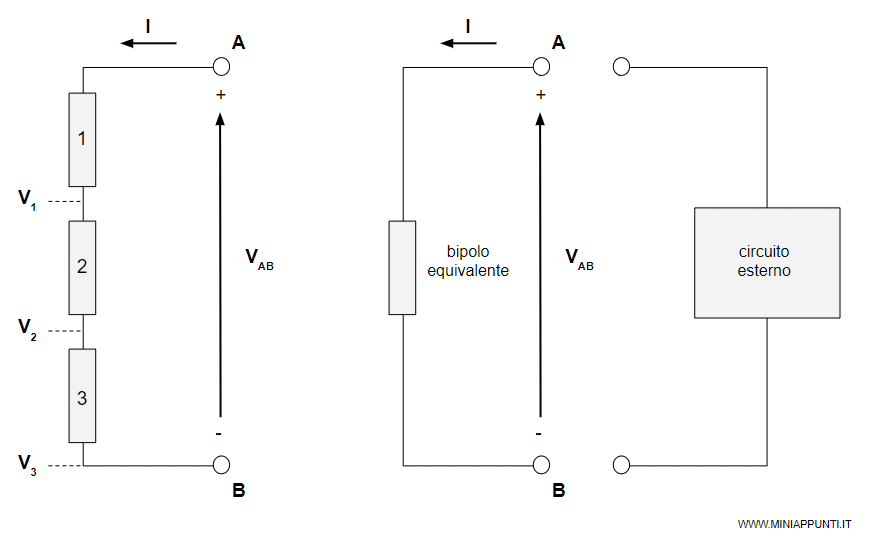

Ogni collegamento in serie può essere semplificato in un collegamento equivalente con un unico bipolo, detto bipolo equivalente, avente la stessa corrente I e la somma algebrica delle tensioni V₁+V₂+...+V_n tra i punti A e B.

Dal punto di vista del circuito esterno, il collegamento in serie e il bipolo equivalente hanno lo stesso comportamento perché hanno la stessa corrente I e la stessa tensione V_AB tra i punti A e B.

Questo fenomeno è detto equivalenza esterna.

Nota. Dal punto di vista interno, invece, i due collegamenti non sono equivalenti perché nel circuito equivalente mancano le tensioni V₁, V₂, V₃ dei singoli bipoli. Pertanto, non c'è equivalenza interna tra il collegamento in serie e il bipolo equivalente.
